0引言
傳統工業用電模式面臨著能源浪費、供電穩定性差、對環境影響大等諸多挑戰。微電網技術的出現，為這些問題提供了創新性的解決方案。微電網可以集成多種可再生能源，提高能源利用效率，減少對環境的影響，同時提供可靠的電力供應，保障企業的正常運轉。因此，微電網在企業改造中的應用具有重要意義。
1微電網的技術特點
1.1分布式電源
微電網中的分布式電源主要包括太陽能光伏發電系統、風力發電系統、生物質能發電系統和小型水電系統等。這些分布式電源可以滿足企業的用電需求，提高電力供應的可靠性和穩定性。其中，太陽能光伏發電系統和風力發電系統因其清潔、可再生的優勢被廣泛應用。然而，這些可再生能源發電受天氣和自然條件影響較大，需要與其他電源或儲能系統配合使用，以確保電力供應的穩定性。
1.2儲能系統
儲能系統在微電網中起著至關重要的作用。它可以在電力故障或電能質量不穩定時提供應急電力保障，維持企業的正常運轉。常見的儲能裝置包括鋰離子電池儲能系統和電容器等。鋰離子電池儲能系統具有能量密度高、充放電效率較高、循環壽命較長等優點；而電容器則具備功率密度大、充放電速度快的特性，能夠在短時間內快速吸收或釋放大量電能。
1.3智能控制系統
智能控制系統是微電網的“大腦"，掌控著整個系統的運行。它通過物聯網技術將分布式電源、儲能系統、用電設備等各個環節的傳感器連接起來，實現對微電網實時的數據采集和分析。大數據分析技術和人工智能算法則進一步提升了智能控制系統的決策能力，使其能夠根據實時數據和預設目標自動調整分布式電源的發電功率、儲能系統的充放電狀態以及負荷的分配，實現微電網的優化運行。
2微電網在企業改造中的應用效益
2.1經濟效益
（1）降低發電成本：微電網中的自備電廠可以利用余熱、余壓等資源進行綜合利用，提高能源利用效率，降低發電成本。
（2）減少電力傳輸損耗：分布式智能微電網可以將傳統供電方式的遠距離、多級變送轉變為“就地消費"，減少電力傳輸過程中的損耗。
（3）降低企業用電費用：微電網能夠改變基本電價和電度電價的兩部制電價形成機制，降低企業向售電部門申請變壓器安裝容量后的額外費用。
2.2環境效益
（1）節能減排：微電網可以根據企業的用電需求進行調度和優化，實現節能減排，減少對環境的影響。
（2）促進新能源開發利用：微電網可以接入分布式電源和儲能裝置等可再生能源發電設備，減少對化石燃料的依賴，降低溫室氣體排放。
2.3可靠性效益
（1）提供可靠電力供應：微電網具有自我控制和管理的能力，可以根據企業用電需求進行調度和優化，提供可靠的電力供應。
（2）應對突發情況：在電網故障、自然災害等突發情況下，微電網可以迅速切換至孤島運行模式，維持關鍵生產設備的運轉，避免經濟損失。
3微電網在企業改造中的應用案例
3.1智慧工廠微電網
在全球工業領域，智慧工廠微電網逐漸成為眾多企業提升能源利用效率、降低成本以及增強競爭力的關鍵利器。例如，某汽車制造工廠采用了智慧微電網系統，其屋頂的太陽能電池板和小型風力發電機根據天氣和用電需求實時調整發電功率，儲能系統在電價低谷時儲存電能，高峰時釋放電能。通過智能控制系統的調度，工廠的能源利用率提高了25%，每年節省電費支出約200萬元。
3.2蘇州供電公司微電網項目
國網蘇州供電公司因地制宜打造了16個微電網項目，覆蓋智能制造、車網互動、建筑能效管理等多種應用場景。這些微電網項目在推動企業降本增效、節能增綠的同時，實現了對工業柔性負荷的秒級控制。測試結果表明，這些微電網可實現上調負荷和下調負荷，有效降低用電高峰期對電網的壓力。
4微電網在企業改造中的應用策略
4.1制定發展規劃
企業應制定的智能微電網發展規劃，引*智能微電網健康、合理發展。同時，將智能微電網建設融入工業園區規劃之中，促進工業園區可再生能源的利用。
4.2因地制宜開展建設
企業應根據自身實際情況和可再生能源發展情況，因地制宜地開展智能微電網建設。加大研發示范力度，突破制約微電網發展的關鍵技術，推進商業化應用。
4.3強化規范管理
企業應根據分布式能源是否并網、是否上網、是否享受優惠政策等不同情況，規范、簡化分布式能源項目的立項管理，加強分布式能源發電狀態監管。同時，加強并網設備的標準制定，鼓勵符合標準要求的企業積極參與微電網建設。
5Acrel-2000MG微電網能量管理系統概述
5.1概述
Acrel-2000MG微電網能量管理系統，是我司根據新型電力系統下微電網監控系統與微電網能量管理系統的要求，總結國內外的研究和生產的經驗，專門研制出的企業微電網能量管理系統。本系統滿足光伏系統、風力發電、儲能系統以及充電樁的接入，進行數據采集分析，直接監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，是一個集監控系統、能量管理為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，提升可再生能源應用，提高電網運行穩定性、補償負荷波動；有效實現用戶側的需求管理、消除晝夜峰谷差、平滑負荷，提高電力設備運行效率、降低供電成本。為企業微電網能量管理提供安全、可靠、經濟運行提供了全新的解決方案。
微電網能量管理系統應采用分層分布式結構，整個能量管理系統在物理上分為三個層：設備層、網絡通信層和站控層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。
5.2技術標準
本方案遵循的標準有：
本技術規范書提供的設備應滿足以下規定、法規和行業標準：
GB/T26802.1-2011工業控制計算機系統通用規范的1部分：通用要求
GB/T26806.2-2011工業控制計算機系統工業控制計算機基本平臺2部分：性能評定方法
GB/T26802.5-2011工業控制計算機系統通用規范5部分：場地安全要求
GB/T26802.6-2011工業控制計算機系統通用規范6部分：驗收大綱
GB/T2887-2011計算機場地通用規范
GB/T20270-2006信息安全技術網絡基礎安全技術要求
GB50174-2018電子信息系統機房設計規范
DL/T634.5101遠動設備及系統5-101部分:傳輸規約基本遠動任務配套標準
DL/T634.5104遠動設備及系統5-104部分:傳輸規約采用標準傳輸協議子集的IEC60870-5-網絡訪問101
GB/T33589-2017微電網接入電力系統技術規定
GB/T36274-2018微電網能量管理系統技術規范
GB/T51341-2018微電網工程設計標準
GB/T36270-2018微電網監控系統技術規范
DL/T1864-2018型微電網監控系統技術規范
T/CEC182-2018微電網并網調度運行規范
T/CEC150-2018低壓微電網并網一體化裝置技術規范
T/CEC151-2018并網型交直流混合微電網運行與控制技術規范
T/CEC152-2018并網型微電網需求響應技術要求
T/CEC153-2018并網型微電網負荷管理技術導則
T/CEC182-2018微電網并網調度運行規范
T/CEC5005-2018微電網工程設計規范
NB/T10148-2019微電網的1部分：微電網規劃設計導則
NB/T10149-2019微電網2部分：微電網運行導則
5.3適用場合
系統可應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。
5.4型號說明
5.5系統配置
本平臺采用分層分布式結構進行設計，即站控層、網絡層和設備層，詳細拓撲結構如下：
5.6系統功能
5.6.1實時監測
微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。
系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。
系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。
微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。
圖2系統主界面
子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。
光伏界面
圖3光伏系統界面
本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
圖4儲能系統界面
本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。
圖5儲能系統PCS參數設置界面
本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。

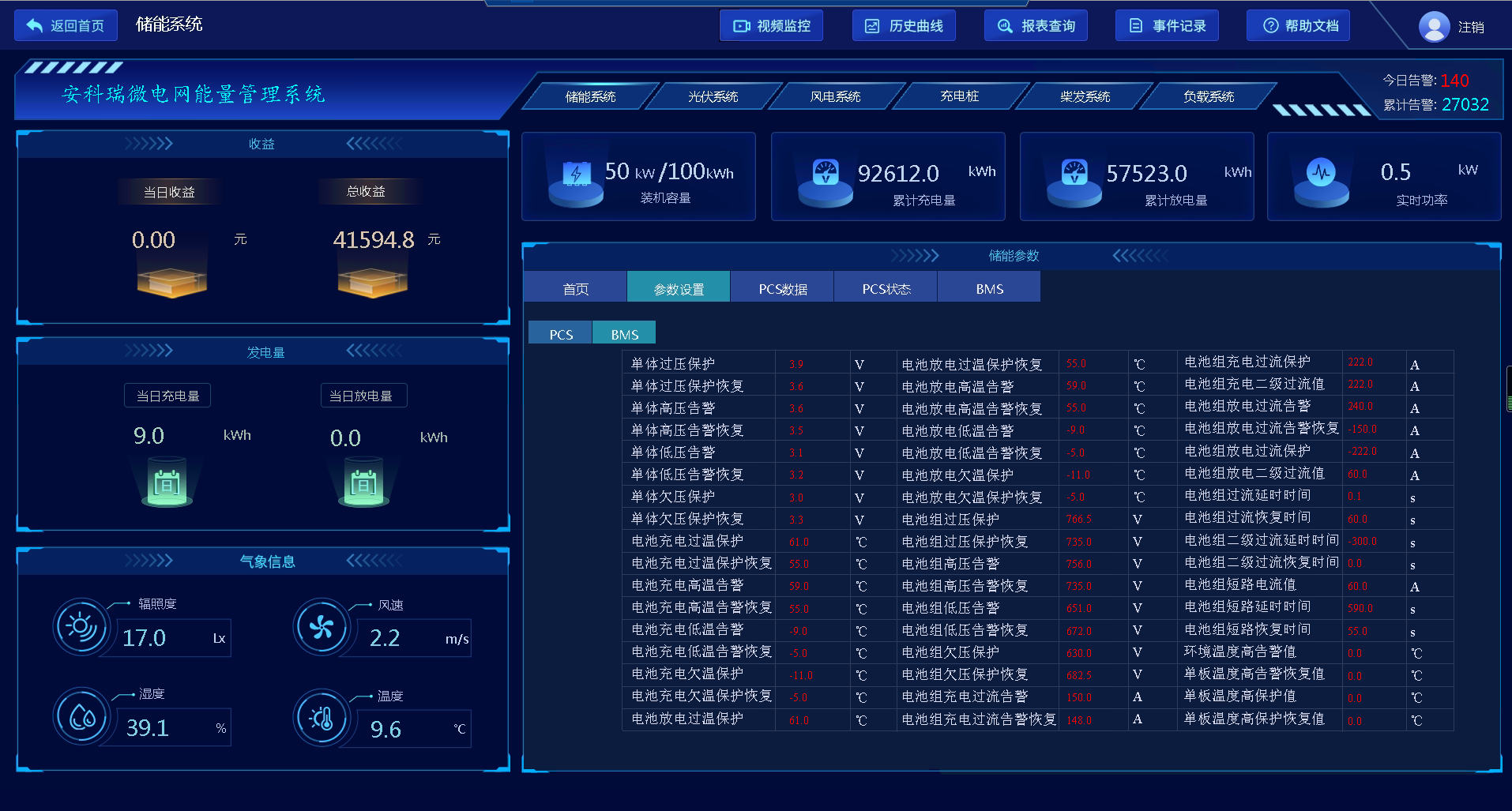

圖6儲能系統BMS參數設置界面
本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。
圖7儲能系統PCS電網側數據界面
本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。
圖8儲能系統PCS交流側數據界面
本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。
圖9儲能系統PCS直流側數據界面
本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。
圖10儲能系統PCS狀態界面
本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。
圖11儲能電池狀態界面
本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。
圖12儲能電池簇運行數據界面
本界面用來展示對電池簇信息，主要包括儲能各模組的電芯電壓與溫度，并展示當前電芯的電壓、溫度值及所對應的位置。
風電界面
圖13風電系統界面
本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
充電樁界面
圖14充電樁界面
本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。
視頻監控界面
圖15微電網視頻監控界面
本界面主要展示系統所接入的視頻畫面，且通過不同的配置，實現預覽、回放、管理與控制等。
5.6.2發電預測
系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。
圖16光伏預測界面
5.6.3策略配置
系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、有序充電、動態擴容等。
圖17策略配置界面
5.6.4運行報表
應能查詢各子系統、回路或設備規定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。
圖18運行報表
5.6.5實時報警
應具有實時報警功能，系統能夠對各子系統中的逆變器、雙向變流器的啟動和關閉等遙信變位，及設備內部的保護動作或事故跳閘時應能發出告警，應能實時顯示告警事件或跳閘事件，包括保護事件名稱、保護動作時刻；并應能以彈窗、聲音、短信和電話等形式通知相關人員。
圖19實時告警
5.6.6歷史事件查詢
應能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數、電芯溫度（鋰離子電池）、壓力（液流電池）、光照、風速、氣壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。
圖20歷史事件查詢
5.6.7電能質量監測
應可以對整個微電網系統的電能質量包括穩態狀態和暫態狀態進行持續監測，使管理人員實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。
1）在供電系統主界面上應能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的A/B/C相電壓總畸變率、三相電壓不平衡度和正序/負序/零序電壓值、三相電流不平衡度和正序/負序/零序電流值；
2）諧波分析功能：系統應能實時顯示A/B/C三相電壓總諧波畸變率、A/B/C三相電流總諧波畸變率、奇次諧波電壓總畸變率、奇次諧波電流總畸變率、偶次諧波電壓總畸變率、偶次諧波電流總畸變率；應能以柱狀圖展示2-63次諧波電壓含有率、2-63次諧波電壓含有率、0.5～63.5次間諧波電壓含有率、0.5～63.5次間諧波電流含有率；
3）電壓波動與閃變：系統應能顯示A/B/C三相電壓波動值、A/B/C三相電壓短閃變值、A/B/C三相電壓長閃變值；應能提供A/B/C三相電壓波動曲線、短閃變曲線和長閃變曲線；應能顯示電壓偏差與頻率偏差；
4）功率與電能計量：系統應能顯示A/B/C三相有功功率、無功功率和視在功率；應能顯示三相總有功功率、總無功功率、總視在功率和總功率因素；應能提供有功負荷曲線，包括日有功負荷曲線（折線型）和年有功負荷曲線（折線型）；
5）電壓暫態監測：在電能質量暫態事件如電壓暫升、電壓暫降、短時中斷發生時，系統應能產生告警，事件能以彈窗、閃爍、聲音、短信、電話等形式通知相關人員；系統應能查看相應暫態事件發生前后的波形。
6）電能質量數據統計：系統應能顯示1min統計整2h存儲的統計數據，包括均值、95%概率值、方均根值。
7）事件記錄查看功能：事件記錄應包含事件名稱、狀態（動作或返回）、波形號、越限值、故障持續時間、事件發生的時間。
圖21微電網系統電能質量界面
5.6.8遙控功能
應可以對整個微電網系統范圍內的設備進行遠程遙控操作。系統維護人員可以通過管理系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。
圖22遙控功能
5.6.9曲線查詢
應可在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、SOC、SOH、充放電量變化等曲線。
圖23曲線查詢
5.6.10統計報表
具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。對微電網與外部系統間電能量交換進行統計分析；對系統運行的節能、收益等分析；具備對微電網供電可靠性分析，包括年停電時間、年停電次數等分析；具備對并網型微電網的并網點進行電能質量分析。
圖24統計報表
5.6.11網絡拓撲圖
系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。
圖25微電網系統拓撲界面
本界面主要展示微電網系統拓撲，包括系統的組成內容、電網連接方式、斷路器、表計等信息。
5.6.12通信管理
可以對整個微電網系統范圍內的設備通信情況進行管理、控制、數據的實時監測。系統維護人員可以通過管理系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。通信應支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。
圖26通信管理
5.6.13用戶權限管理
應具備設置用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控操作，運行參數修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。
圖27用戶權限
5.6.14故障錄波
應可以在系統發生故障時，自動準確地記錄故障前、后過程的各相關電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。其中故障錄波共可記錄16條，每條錄波可觸發6段錄波，每次錄波可記錄故障前8個周波、故障后4個周波波形，總錄波時間共計46s。每個采樣點錄波至少包含12個模擬量、10個開關量波形。
圖28故障錄波
5.6.15事故追憶
可以自動記錄事故時刻前后一段時間的所有實時掃描數據，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。
用戶可自定義事故追憶的啟動事件，當每個事件發生時，存儲事故前面10個掃描周期及事故后10個掃描周期的有關點數據。啟動事件和監視的數據點可由用戶規定和隨意修改。
圖29事故追憶
5.7系統硬件配置清單
序號 | 設備 | 型號 | 圖片 | 說明 |
1 | 能量管理系統 | Acre1-2000MG |
| 內部設備的數據采集與監控，由通信管理機、工業平板電腦、串口服務器、遙信模塊及相關通信輔件組成。 數據采集、上傳及轉發至服 務器及協同控制裝置。 策略控制:計劃曲線、需量控制、削峰填谷、備用電源等。 |
2 | 顯示器 | 25.1英寸液晶顯示器 |
| 系統軟件顯示載體 |
3 | UPS電源 | UPS2000-A-2-KTTS |
| 為監控主機提供后備電源 |
4 | 打印機 | HP108AA4 |
| 用以打印操作記錄，參數修改記錄、參數越限、復限，系統事故，設備故障，保護運行等記錄，以召喚打印為主要方式 |
5 | 音箱 | R19U |
| 播放報警事件信息 |
6 | 工業網絡交換機 | D-LINKDES-1016A16 |
| 提供16口百兆工業網絡交換機解決了通信實時性、網絡安全性、本質安全與安全防爆技術等技術問題 |
7 | GPS時鐘 | ATS1200GB |
| 利用gps同步衛星信號，接收1pps和串口時間信息，將本地的時鐘和gps衛星上面的時間進行同步 |
8 | 交流計量電表 | AMC96L-E4/KC |
| 電力參數測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率,頻率、功率因數等)、復費率電能計量、 四象限電能計量、諧波分析以及電能監測和考核管理。多種外圍接口功能:帶有RS485/MODBUS-RTU協議:帶開關量輸入和繼電器輸出可實現斷路器開關的"遜信“和“遙控"的功能 |
9 | 直流計量電表 | PZ96L-DE |
| 可測量直流系統中的電壓、電流、功率、正向與反向電能。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能 |
10 | 電能質量監測 | APView500 |
| 實時監測電壓偏差、頻率俯差、三相電壓不平衡、電壓波動和閃變、諾波等電能質量，記錄各類電能質量事件,定位擾動源。 |
11 | 防孤島裝置 | AM5SE-IS |
| 防孤島保護裝置，當外部電網停電后斷開和電網連接 |
12 | 箱變測控裝置 | AM6-PWC |
| 置針對光伏、風能、儲能升壓變不同要求研發的集保護，測控，通訊一體化裝置，具備保護、通信管理機功能、環網交換機功能的測控裝置 |
13 | 通信管理機 | ANet-2E851 |
| 能夠根據不同的采集規的進行水表、氣表、電表、微機保護等設備終端的數據果集匯總: 提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算等多項功能:實時多任務并行處理數據采集和數據轉發，可多鏈路上送平臺據: |
14 | 串口服務器 | Aport |
| 功能:轉換“輔助系統"的狀態數據，反饋到能量管理系統中。 1)空調的開關，調溫，及完*斷電(二次開關實現) 2)上傳配電柜各個空開信號 3)上傳UPS內部電量信息等 4)接入電表、BSMU等設備 |
15 | 遙信模塊 | ARTU-K16 |
| 1)反饋各個設備狀態，將相關數據到串口服務器: 讀消防VO信號，并轉發給到上層(關機、事件上報等) 2)采集水浸傳感器信息，并轉發3)給到上層(水浸信號事件上報) 4)讀取門禁程傳感器信息，并轉發 |
6結論
微電網在企業改造中的應用具有顯著的經濟效益、環境效益和可靠性效益。通過制定發展規劃、因地制宜開展建設和強化規范管理等策略，企業可以充分利用微電網技術的優勢，提高能源利用效率，降低生產成本，減少對環境的影響，增強企業的競爭力和可持續發展能力。未來，隨著技術的不斷進步和政策的持續支持，微電網將在企業改造中發揮更加重要的作用。
